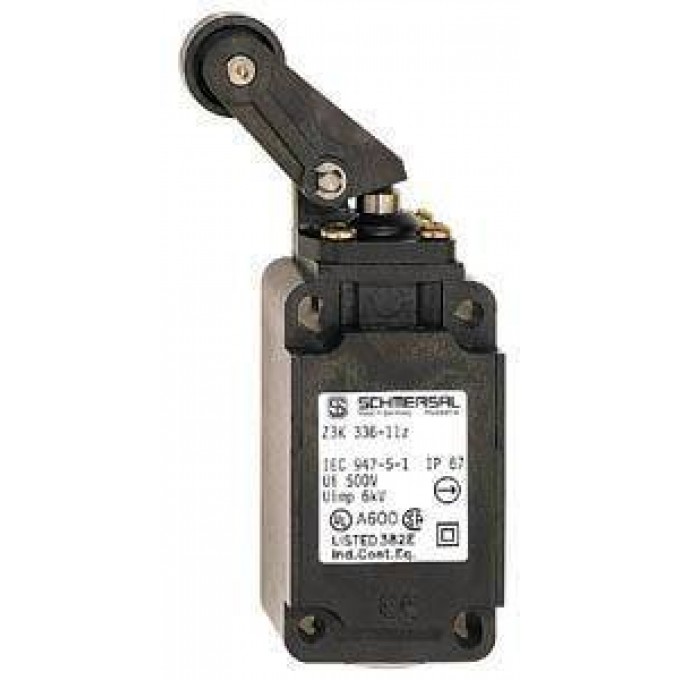

Позиционный переключатель SCHMERSAL T3K 336-20ZH DIN EN 50041 425581
Артикул: 425581
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Описание типа продукта
- T3K 336-20ZH - Ordering suffix
ECl@ss
- 27-27-26-01
Наименование товара
- 336 Winkelhebel 3K
Стандарты
- EN 60947-5-1, BG-GS-ET-15
Соответствие Директивам (Да/Нет)
- Yes
Материал корпусов
- Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Конструктивная форма корпуса
- Norm construction design
Вес
- 140 g
Схема электрического подключения
- Screw connection
Минимальная температура окружающей среды
- ?30 °C
Максимальная температура окружающей среды
- +80 °C
Класс защиты
- IP67
Конструкция элемента управления
- Normally open contact (NO)
Частота переключения
- Max. 5000 /h
Длина датчика
- 38 mm
Пригодный для функций безопасности (Да/Нет)
- No
Материал контактов
- Silver
Минимальное сечение кабеля
- 0,75 mm?
Максимальное сечение кабеля
- 2.5 mm?
Механический срок службы
- 30.000.000 operations
Конструкция приводного элемента
- Angle roller lever
Actuating force
- Min. 17 N
Bounce duration
- < 2 ms
Время переключения
- In accordance with actuating speed
Максимальная скорость срабатывания
- 0,5 m/s
Принцип переключения
- Slow action with staggered contacts
Количество вспомогательных контактов
- 2 piece
Количество защитных контактов
- 0 piece
Номинальное импульсное напряжение U imp
- 6 kV
Номинальное напряжение изоляции U i
- 500 V
Ток теплового испытания I the
- 10 A
Категория применения
- AC-15: 230 V / 4 A, DC-13: 24 V / 4 A
Необходимый номинальный ток короткого замыкания
- 1000 A
Максимальный номинал предохранителя
- 6 A gG D-fuse
Ширина датчика
- 53 mm
Высота датчика
- 121.5 mm
Диаграмма перемещения переключателя
- Notes Switch travel diagram Contact closed Contact open Setting range Break point Positive opening sequence/- angle VS adjustable range of NO contact VO adjustable range of NC contact N after travel
...- 1637
- 0,3 µm gold-plated contacts
NPT ...-
- Cable entry NPT 1/2“
...-ST
- M12 connector with A-coding Rated impulse withstand voltage Uimp: 0,8 kV Rated insulation voltage Ui: 50 V Operating current Ie: AC-15 50 V / 4 A Caution! The versions with connector may only be used in PELV circuits to EN 60204-1.
...- 2310
- M12 connector with B-coding Rated impulse withstand voltage Uimp: 0,8 kV Rated insulation voltage Ui: 50 V Operating current Ie: AC-15 50 V / 4 A Caution! The versions with connector may only be used in PELV circuits to EN 60204-1.
Время выполнения задания ТМ
- 20 Years
B 10d Нормально разомкнутый контакт (NO)
- 1 million operations
Особенность
ОПИСАНИЕ
Позиционный переключатель Schmersal T3K 336-20ZH DIN EN 50041 от Schmersal — промышленное решение Позиционные переключатели, разработанное с учетом требований эксплуатации. Компания Schmrussia.ru поставляет сертифицированные товары напрямую от производителей
Преимущества работы с нами:
- Быстрое оформление заказа и доставка в любую точку РФ
- Минимальные сроки доставки за счет прямых поставок
- Оптимальные цены благодаря прямым закупкам
- Консультации и техническая поддержка на всех этапах
- Сертифицированная продукция без подделок
Характеристики - Schmersal. 336 thermoplastic enclosure - DIN EN 50041 with Actuator - T3K 336-20ZH
Информация для заказаУтверждениеКлассификацияГлобальные свойстваМеханические параметрыУсловия окружающей средыЭлектрические параметрыРазмерыПримечаниеДиаграммаСхема переключающего перемещенияИндекс заказа
