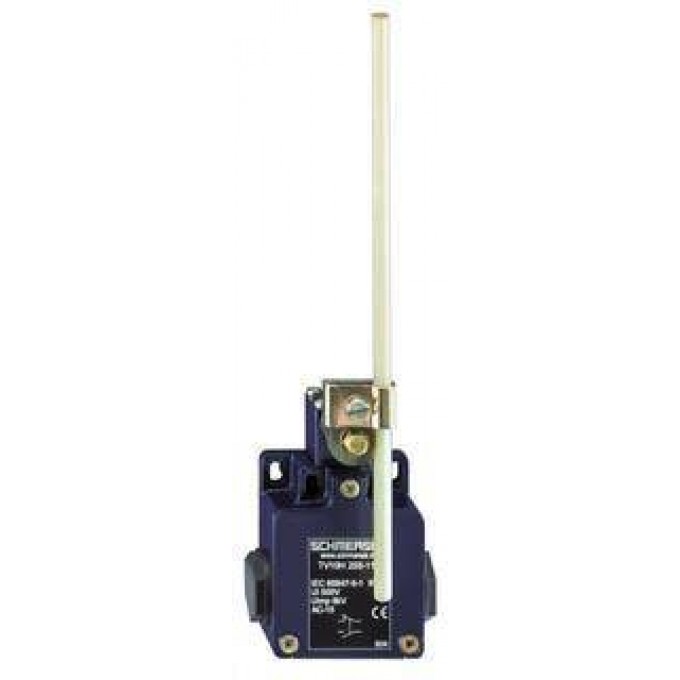

Позиционный переключатель SCHMERSAL TV10H 255-20z в металлическом корпусе DIN EN 50047 с актуатором 425764
Артикул: 425764
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Описание типа продукта
- TV10H 255-20Z - Ordering suffix
EAN-код
- 4030661337968
ECl@ss
- 27-27-26-01
Наименование товара
- T 255 Stabschwenkhebel 10H
Стандарты
- IEC 60947-5-1, ISO 13849-1, BG-GS-ET-15
Соответствие Директивам (Да/Нет)
- Yes
Материал корпусов
- Zink
Покрытие корпуса
- Painted
Конструктивная форма корпуса
- Norm construction design
Схема электрического подключения
- Screw connection
Минимальная температура окружающей среды
- ?30 °C
Максимальная температура окружающей среды
- +80 °C
Класс защиты
- IP67
Конструкция элемента управления
- Normally open contact (NO)
Частота переключения
- Max. 5000 /h
Длина датчика
- 43.5 mm
Пригодный для функций безопасности (Да/Нет)
- No
Материал контактов
- Silver
Минимальное сечение кабеля
- 0,75 mm?
Максимальное сечение кабеля
- 2.5 mm?
Механический срок службы
- 20.000.000 operations
Конструкция приводного элемента
- Rod lever
Bounce duration
- In accordance with actuating speed
Время переключения
- In accordance with actuating speed
Максимальная скорость срабатывания
- 1 m/s
Принцип переключения
- Creep circuit element
Количество вспомогательных контактов
- 2 piece
Количество защитных контактов
- 0 piece
Номинальное импульсное напряжение U imp
- 6 kV
Номинальное напряжение изоляции U i
- 500 V
Ток теплового испытания I the
- 10 A
Категория применения
- AC-15: 230 V / 4 A, DC-13: 24 V / 1 A
Необходимый номинальный ток короткого замыкания
- 1000 A
Максимальный номинал предохранителя
- 6 A gG D-fuse
Ширина датчика
- 63 mm
Высота датчика
- 98.5 mm (without Rod)
Диаграмма перемещения переключателя
- Notes Switch travel diagram Contact closed Contact open Setting range Break point Positive opening sequence/- angle VS adjustable range of NO contact VO adjustable range of NC contact N after travel
...- 1637
- 0,3 µm gold-plated contacts
NPT ...-
- Cable entry NPT 1/2“
...-ST
- M12 connector with A-coding Rated impulse withstand voltage Uimp: 0,8 kV Rated insulation voltage Ui: 50 V Operating current Ie: AC-15: 50 V / 4 A Caution! The versions with connector may only be used in PELV circuits to EN 60204-1.
...- 2310
- M12 connector with B-coding Rated impulse withstand voltage Uimp: 0,8 kV Rated insulation voltage Ui: 50 V Operating current Ie: AC-15: 50 V / 4 A Caution! The versions with connector may only be used in PELV circuits to EN 60204-1.
Материал рычага
- Metal film
Крутящий момент срабатывания
- Min. 15 Ncm
...- 1297
- Enclosure with transverse slotted holes
Минимальная скорость срабатывания
- 4122 mm/min
...-Z
- Actuator head gasket
Материал штока
- Пластик
...- 1183
- With Aluminium - Rod
Особенность
ОПИСАНИЕ
Позиционный переключатель Schmersal TV10H 255-20z в металлическом корпусе DIN EN 50047 с актуатором от Schmersal — оригинальная продукция Позиционные переключатели, обеспечивающая стабильную работу и долговечность. Компания Schmrussia.ru помогает подобрать оптимальные решения под технические требования заказчиков
Что получает клиент:
- Только оригинальная продукция от производителей
- Честная стоимость без скрытых платежей
- Консультации и техническая поддержка на всех этапах
- Быстрая обработка заказа и отгрузка по всей России
- Доставка напрямую от производителя без лишних посредников
Характеристики - Schmersal. Metal enclosure 255 - DIN EN 50047 with Actuator - TV10H 255-20z
