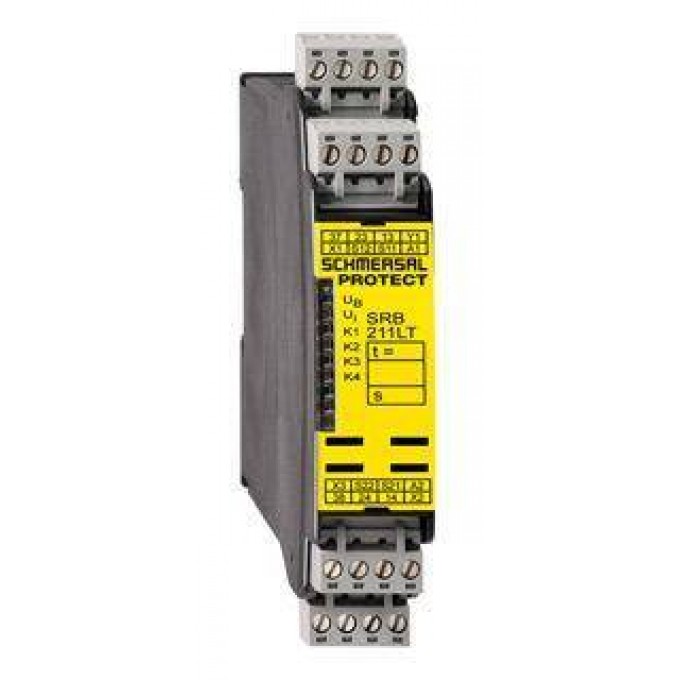

Реле безопасности SCHMERSAL SRB211LT/PC серия PROTECT SRB 427174
Артикул: 427174
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Описание типа продукта
- SRB211LT/PC
EAN-код
- 4030661444741
ECl@ss
- 27-37-19-01
Наименование товара
- SRB211LT
Стандарты
- IEC/EN 60204-1, EN 60947-5-1, EN ISO 13849-1, IEC 61508
Соответствие Директивам (Да/Нет)
- Yes
Материал корпусов
- Plastic, glass-fibre reinforced thermoplastic, ventilated
Вес
- 230 g
Длина кабеля
- 1500 m with 1.5 mm?, 2500 m with 2.5 mm?
Минимальная температура окружающей среды
- ?25 °C
Максимальная температура окружающей среды
- +60 °C
LED дисплей переключения состояния (Да/Нет)
- Yes
Время службы
- 20 Years
Материал контактов
- , Ag-Ni, self-cleaning, positive action
Минимальное сечение кабеля
- 0,25 mm?
Механический срок службы
- 10.000.000 operations
Количество вспомогательных контактов
- 0 piece
Количество защитных контактов
- 3 piece
Номинальное импульсное напряжение U imp
- 4 kV
PL
- Up e (STOP 0) bis c (STOP 1)
Категория управления
- Up 4 (STOP 0) bis 1 (STOP 1)
DC (постоянный ток)
- 99 % (STOP 0) > 60% (STOP 1)
CCF
- >65 points
Значение PFH
- &le, 2 x 10&minus, 8 /h (STOP 0) &le, 2 x 10&minus, 7 /h (STOP 1)
SIL
- Up 3 (STOP 0) bis 1 (STOP 1)
Климатический стресс
- EN 60068-2-78
Монтаж
- Snaps onto standard DIN rail to EN 60715
Обозначения терминала
- IEC/EN 60947-1
Условия запуска
- Automatic or Start button
Запускающий вход (Да/Нет)
- Yes
Цепь обратной связи (Да/Нет)
- Yes
Сброс с определением контура (Да/Нет)
- Yes
Задержка включения с кнопкой сброса
- 10 ms, max. 15 ms
Drop-out delay in case of emergency stop
- &le, 20 ms
Тип подключения
- Screw connection
Предварительно проложенный кабель
- Rigid or flexible
Момент затяжки для терминалов
- 0,6 Nm
Съемные терминалы (Да/Нет)
- No
Электрический срок службы
- Derating curve available on request
Ударопрочность
- 10 g / 11 ms
Устойчивость к вибрации по EN 60068-2-6
- 10…55 Hz, Amplitude 0,35 mm, ± 15 %
Минимальная температура хранения и транспортировки
- ?40 °C
Максимальная температура хранения и транспортировки
- +85 °C
Класс защиты корпуса
- IP40
Класс защиты терминала
- IP20
Класс защиты просвета
- IP54
Категория повышенного напряжения
- III To VDE 0110
Степень загрязнения
- 2 To DIN IEC 60664-1
Значение электромагнитной совместимости
- Conforming to EMC Directive
Сопротивление контакта
- Max. 100 m?
Потребляемая мощность
- 2.4 W, 5.9 VA, plus signalling output
Тип срабатывания
- AC/DC
Номинальное рабочее напряжение U е
- 24 VDC ?15% / +20%, residual ripple max. 10% 24 VAC ?15% / +10%
Электронная защита (Да/Нет)
- Yes
Номинал предохранителя для рабочего напряжения
- Internal electronic trip, tripping current F1: > 750 mA, tripping current F2: > 75 mA Reset after disconnection of supply voltage tripping current F3: > 140 mA
Распознавание короткого замыкания (Да/Нет)
- Optional
Обнаружение обрыва провода (Да/Нет)
- Yes
Обнаружение подключения заземления (Да/Нет)
- Yes
Количество затворов
- 0 piece
Количество открывающих устройств
- 2 piece
Сопротивление проводимости
- Max. 40 ?
Stop category 1
- 37-38: AC-15: 230 V / 3 A DC-13: 24 V / 2 A
Stop category 0
- 13-14, 23-24: AC-15: 230 V / 1,5 A DC-13: 24 V / 1,2 A
Количество сигнальных выходов
- 1 piece
Switching capacity of the safety contacts
- (13-14, 23-24) max. 250 V, 8 A ohmic (inductive in case of appropriate protective wiring), min. 5 V, 5 mA (37-38) max. 250 V, 6 A ohmic (inductive in case of appropriate protective wiring), min. 10 V, 10 mA
Безопасность защитных контактов
- 8 A slow blow (13-14, 23-24) 6.3 A slow blow (37-38)
Количество светодиодов
- 6 piece
Применение
- Emergency-Stop button Pull-wire emergency stop switches Guard system Safety sensor Safety light curtain
Ширина
- 22.5 mm
Высота
- 100 мм
Глубина
- 121 mm
Тест запуска (Да/Нет)
- No
Сброс после отключения напряжения питания (Да/Нет)
- No
Функция автоматического сброса (Да/Нет)
- Yes
Задержка включения с автоматическим запуском
- 130 ms
Switching capacity of the signaling/diagnostic outputs
- 24 VDC, 100 mA
Номинал предохранителя для сигнальных / диагностических выходов
- Internal electronic trip, tripping current > 0,1 A
Drop-out delay in case of power failure
- 55 ms
Диапазон частот
- 50 / 60 Hz
Минимальное номинальное напряжение постоянного тока для устройст
- 20.4 V
Максимальное номинальное напряжение постоянного тока для устройс
- 28.8 V
Минимальное номинальное напряжение переменного тока для устройст
- 20.4 V
Максимальное номинальное напряжение переменного тока для устройс
- 26.4 V
Максимальное номинальное напряжение переменного тока для устройс
- 26.4 V
S11, S12, S21, S22
- 24 VDC, Test current: 10 mA
Х1, Х2
- 24 VDC, Test current: 10 mA, Start pulse: 25 mA / 25 ms
X1, x3
- 24 VDC, Test current: 10 mA, Start pulse: 950 mA / 10 ms
Соединение в случае падения напряжения
- 40 ms
Stop category
- 0 / 1
Количество незадерживаемых полупроводниковых выходов с функцией
- 1 piece
Количество незадерживаемых выходов с функцией сигнализации (с ко
- 0 piece
Количество задерживаемых полупроводниковых выходов с функцией си
- 0 piece
Количество задерживаемых выходов с функцией сигнализации (с конт
- 0 piece
Количество защищенных незадерживаемых полупроводниковых выходов
- 0 piece
Количество защищенных незадерживаемых выходов с функцией сигнали
- 2 piece
Количество защищенных, задерживаемых полупроводниковых выходов с
- 0 piece
Количество защищенных, задерживаемых выходов с функцией сигнализ
- 1 piece
Особенность
ОПИСАНИЕ
Реле безопасности Schmersal SRB211LT/PC серия PROTECT SRB от Schmersal — оригинальная продукция Защитные дверные мониторы, обеспечивающая стабильную работу и долговечность. Компания Schmrussia.ru предлагает продукцию, подходящую для различных отраслей и сфер применения
Что получает клиент:
- Быстрая обработка заказа и отгрузка по всей России
- Сертифицированная продукция без подделок
- Минимальные сроки доставки за счет прямых поставок
- Прозрачные условия сотрудничества
- Профессиональная помощь в выборе и эксплуатации
Характеристики - Schmersal. General Purpose safety controllers (Series PROTECT SRB) - SRB211LT/PC
Информация для заказаУтверждениеКлассификацияГлобальные свойстваМеханические параметрыУсловия окружающей средыЭлектромагнитная совместимость (ЭМС)Электрические параметрыВходыВыводыLED дисплей переключения состоянияРазличные данныеРазмерыПримечаниеПримечание: пример подключения
