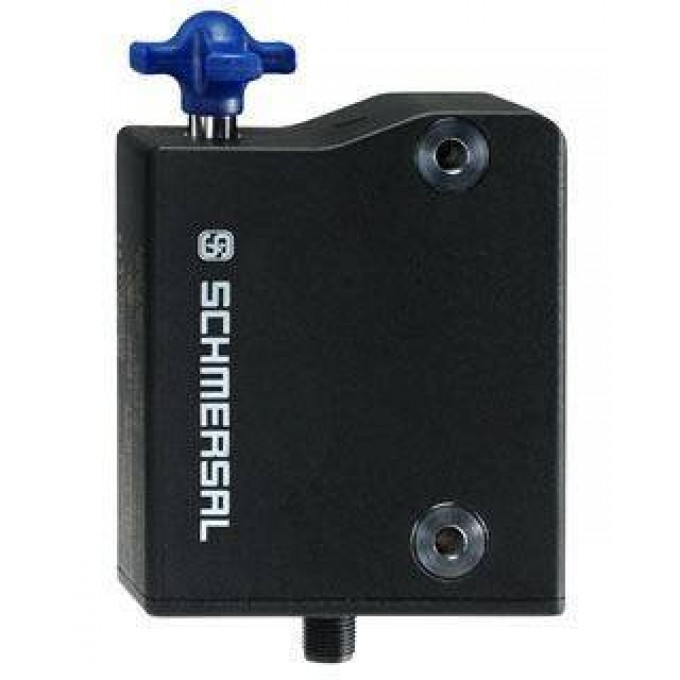

Соленоидный блокиратор SCHMERSAL AZM300B-I2-ST-1P2P 427081
Артикул: 427081
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Описание типа продукта
- AZM300B-I2-ST-1P2P
ECl@ss
- 27-27-26-03
Наименование товара
- AZM300
Стандарты
- EN 60947-5-1, IEC 60947-5-3, IEC 61508, EN ISO 13849-1
Соответствие Директивам (Да/Нет)
- Yes
Материал корпусов
- Plastic, glass-fibre reinforced thermoplastic
Схема электрического подключения
- Connector M12, 8-pole, A-coded
Минимальная температура окружающей среды
- 0 °C
Максимальная температура окружающей среды
- +60 °C
Класс защиты
- IP66, IP67 to IEC/EN 60529 IP69 to DIN 40050-9
Частота переключения
- 0,5 Hz
Рабочий ток I е
- 0,05 A
Конструкция управляющего выхода
- Short-circuit proof, p-type
LED дисплей переключения состояния (Да/Нет)
- Yes
Длина датчика
- 35 mm
Время службы
- 20 Years
Пригодный для функций безопасности (Да/Нет)
- Yes
Механический срок службы
- &ge, 1.000.000 operations
Количество вспомогательных контактов
- 0 piece
Количество защитных контактов
- 2 piece
Номинальное импульсное напряжение U imp
- 0,8 kV
Номинальное напряжение изоляции U i
- 32 VDC
Категория применения
- DC-12, DC-13
Необходимый номинальный ток короткого замыкания
- 100 A
Ширина датчика
- 85 mm
Высота датчика
- 100 мм
PL
- E
Категория управления
- 4
Значение PFH
- 5.2 x 10&minus,10 /h
SIL
- 3
Ударопрочность
- 30 g / 11 ms
Минимальная температура хранения и транспортировки
- ?10 °C
Максимальная температура хранения и транспортировки
- +90 °C
Категория повышенного напряжения
- III
Степень загрязнения
- 3
Номинальное рабочее напряжение U е
- 0 V &hellip, 4 V under Supply voltage UB
Принцип действия
- RFID
Рабочий цикл
- 100 %
Устройство аварийного отпирания (Да/Нет)
- No
Ручное раскрытие (Да/Нет)
- Yes
Аварийное раскрытие (Да/Нет)
- No
Сила фиксации
- 25 N / 50 N
Сила зажима F
- 1000 N
Питание для разблокировки
- Yes
Питание для блокировки
- No
Степень защиты
- II
Последовательное соединение
- Yes
Длина цепи датчика
- Max. 200 m
Мониторинг заблокированного ограждения (Да/Нет)
- No
Исполнительное устройство контролируется (Да/Нет)
- Yes
Неиспользуемая кнопка и светодиод (Да/Нет)
- No
Время реакции
- < 120 ms
Продолжительность действия риска
- < 200 ms
Время готовности
- 5 s
Рекомендуемое исполнительное устройство
- AZ/AZM300-B1
Вибростойкость
- 10 … 150 Hz, Amplitude 0,35 mm
Фиксация (Да/Нет)
- Yes
Изоляция устройства
- 2 A
Входы сигнала безопасности
- X1 and X2
Выходы сигнала безопасности
- Y1 and Y2
Номинальное рабочее напряжение
- 0 V &hellip, 4 V under Supply voltage UB
Остаточный ток I r
- &le, 0,5 mA
Серийные диагностики (Да/Нет)
- No
Емкость электропроводки для серийной диагностики
- -
Диагностические сигналы
- Guard door closed and interlocking device locked
Принцип работы диагностического вывода
- The short-circuit proof diagnostic output OUT can be used for central visualisation or control tasks, e.g. in a PLC.
Напряжение питания U B
- Green LED
Состояние переключения
- Yellow LED
Ошибка функционального дефекта
- Светодиод красный
1
- A1 Supply voltage UB
2
- X1 Safety input 1
3
- A2 GND
4
- Y1 Safety output 1
5
- OUT Diagnostic output
6
- X2 Safety input 2
7
- Y2 Safety output 2
8
- IN Solenoid control
Входит в комплект поставки
- Actuators must be ordered separately.
Coding levels according to ISO 14119
- High
Кодирование
- Individual coding, multiple teaching
Примерчание: механическая износостойкость (при использовании в к
- &ge, 50.000 operations for guards &le, 5 kg, actuating speed &le, 0,5 m/s
Расстояние срабатывания S n
- 2 мм
Гарантированное расстояние срабатывания ВКЛ S ао
- 1 мм
Гарантированное расстояние срабатывания ВЫКЛ S ar
- 20 мм
Допустимое отклонение от заданного положения исполнительного и б
- &le, 2°
Крепежные винты
- 2 x M6
Наличие схемы распознавания перекрестного / короткого замыкания
- Yes
Напряжение питания U B (стабилизированное PELV)
- 24 VDC ?15% / +10%
Рабочий ток
- 10 mA / 24 V
Пороги переключения
- ?3 V … 5 V (Low) 15 V … 30 V (High)
Особенность
